气动调节阀工作原理图

2019/8/7-气动调节阀工作原理图

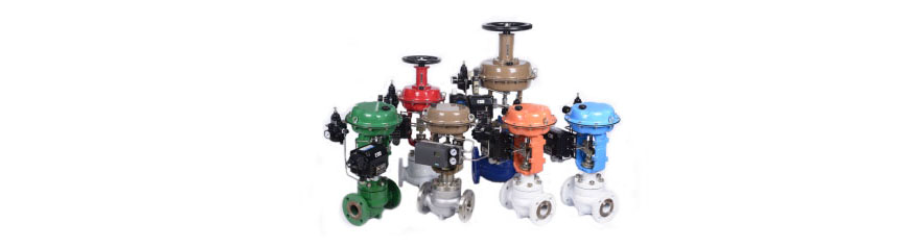

气动调节阀就是指以气源作为动力,以气缸为执行器,4~20mA信号作为驱动信号,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,使阀门呈线性或等百分流量特性做调节动作,从而达到对管道介质的流量、压力、温度等各种工艺参数开关量或比例式调节。
气动调节阀具有控制简单,反应快速,且本质安全等优点,并且使用在易燃易爆的场合时,不需要另外再采取防爆措施。

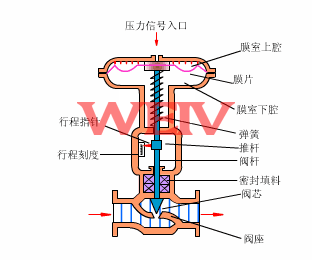

气动调节阀工作原理:
气动调节阀通常由气动执行机构和调节阀连接安装调试组成,气动执行机构可分为单作用式和双作用式两种,单作用执行器内有复位弹簧,而双作用执行器内没有复位弹簧。其中单作用执行器,可在失去起源或突然故障时,自动归位到阀门初始所设置的开启或关闭状态。
气动调节阀根据动作形式分气开型和气关型两种,即所谓的常开型和常闭型,气动调节阀的气开或气关,通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气动调节阀作用方式:

气开型(常闭型)是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来,当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。顾通常我们称气开型调节阀为故障关闭型阀门。
气关型(常开型)动作方向正好与气开型相反。当空气压力增加时,阀门向关闭方向动作;空气压力减小或没有时,阀门向开启方向或全开为止。顾通常我们称气关型调节阀为故障开启型阀门。
