气动薄膜调节阀工作原理图

2019/8/7-气动薄膜调节阀工作原理图

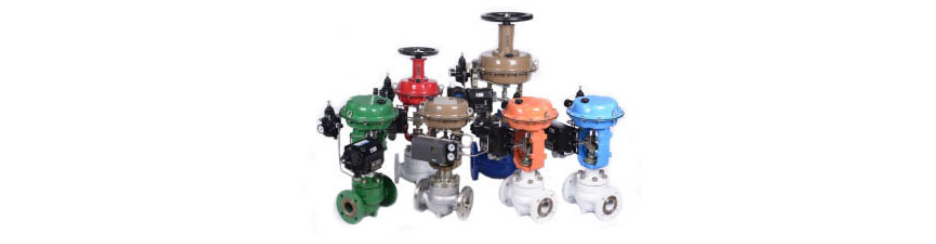

气动薄膜调节阀是使用最为广泛的阀门之一,主要由气动执行机构与阀体组成,执行器的气室中为膜片结构,顾称为薄膜式,即上下气室中间加个膜片,产生推力的是一片薄膜橡胶膜片。通过控制器、定位器或其它来源提供的气源,驱动阀体运动,改变阀芯与阀座间的流通面积,从而达到调节流量的作用。
气动薄膜调节阀工作原理:

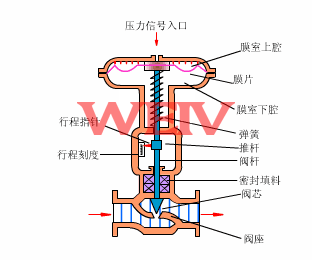

气动薄膜调节阀以压缩空气作为动力,通过电气阀门定位器来控制气源压力的大小,使空气作用于调节阀的橡胶膜片,膜片的收缩与扩张再带动阀杆上下动作,从而达到控制管道介质流量、压力、温度等各种工艺参数的目的。
当气室输入了0.02~0.10MPa信号压力之后,薄膜产生推力,使推力盘向下移动,压缩弹簧,带动推杆、阀杆、阀芯向下移动,阀芯离开了阀座,从而使压缩空气流通。当信号压力维持一定时,阀门就维持在一定的开度上,从而实现对被调介质的调节。

气动薄膜调节阀根据工艺需要,分为气开阀(故障关)和气关阀(故障开),正作用气开阀,反作用气关阀,只是改变阀芯位置和倒换信号压力输入口而构成。

正作用:增加气源压力,把膜片向下推,并使执行机构推杆伸出;
反作用:增加气源压力,把膜片向下推,并使执行机构推杆缩回;

声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
