【动态图文】调节阀执行机构的原理

2019/8/5-【动态图文】调节阀执行机构的原理

控制阀是实现生产过程自动化的“手脚”,安装在生产现场,时刻与介质接触,用于调节流量。常用到的控制阀和执行机构有那些呢?今天就给大家介绍在生产现场常用到的几种执行机构和一些控制阀的原理及适用场合。

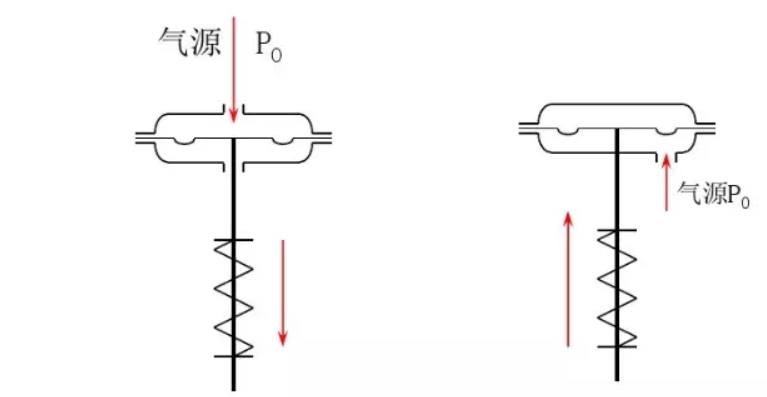

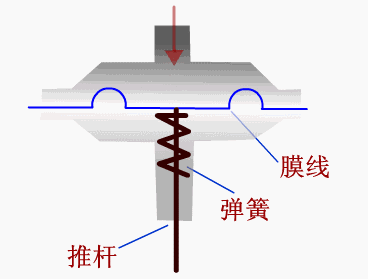

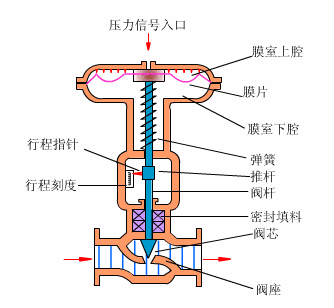

气动薄膜式执行机构有正作用和反作用。

正作用:当压力增大时,阀杆向下动作,压力是通入波纹膜片上方的薄膜气室。



反作用:当压力增大时,阀杆向上动作,压力是通入波纹膜片下方的薄膜气

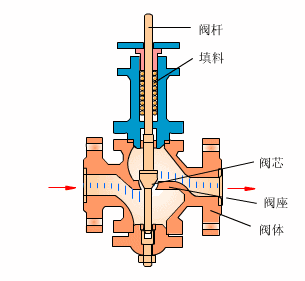

直通单座阀:阀体内只有一个阀座和阀芯。

优点:结构简单,密封效果好,是使用较多的一种阀体类型。

缺点:流通能力差,不平衡力大,不适合高差压、大口径的场合

直通单座阀:阀体内只有两个阀座和阀芯。

优点:因为流体对上、下两阀芯的作用力可以相互抵消,因此双座阀具有允许压差大。

缺点:上、下两阀芯不宜同时关闭,因此泄漏量较大。

应用场合:适用于阀两端压差较大,泄漏量要求不高的干净介质场合,不适用于高粘度和含纤维的场合。
