- 阀门型号：ZDSBWG
- 通径规格：DN25～DN300mm
- 结构形式：直通铸造球型阀
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN16、PN40、PN64
- 适用温度：波纹管密封型-40～+350℃
- 应用范围：气体、导热油、高真空系统的场合
- 产品特点：双重密封，结构紧凑，安全可靠性更好

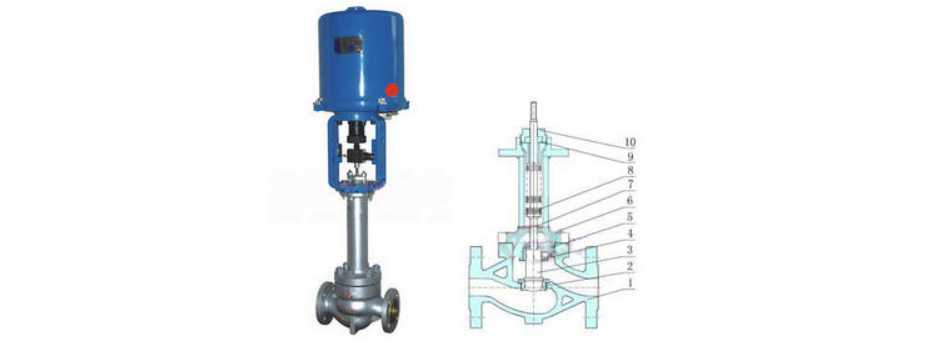

电动波纹管调节阀概述：
电动波纹管密封调节阀采用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止放射性物质或贵重物质外漏，或保持高真空。常用于对阀杆密封要求严格的场合，如用于高真空的场合和核工业中。
电动波纹管调节阀上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性，这种调节阀完全克服了填料密封阀，通常存在的填料老化和温差敏感等弱点。其次，采用波纹管一填料双重密封结构，安全可靠性更好，因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质，自动控制系统中得到广泛应用。
电动波纹管调节阀参数：
| 阀体 |
| 形 式 |
直通铸造球型阀 |
| 公称通径 |
25、32、40、50、65、80、100、125、150、200、250、300mm |
| 公称压力 |
PN16、40、64bar |
| 法兰标准 |
GB/T9113、 JB/T79等 |
| 材 料 |
铸钢( WCB)、不锈钢（304、316、316L）等 |
| 上 阀 盖 |
波纹管密封型：-40-350℃ |
| 阀盖形式 |
螺栓压紧式 |
| 填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀内组件 |
| 阀芯型式 |
单座、笼式、套筒型阀芯 |
| 流量特性 |
等百分比特性和线性特性 |
| 材 料 |
不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
电动波纹管调节阀执行机构：
| 主要技术参数 |
电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC |
| 防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 |
| 环境温度：-25 +70℃ 环境湿度：≤95% |
声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
