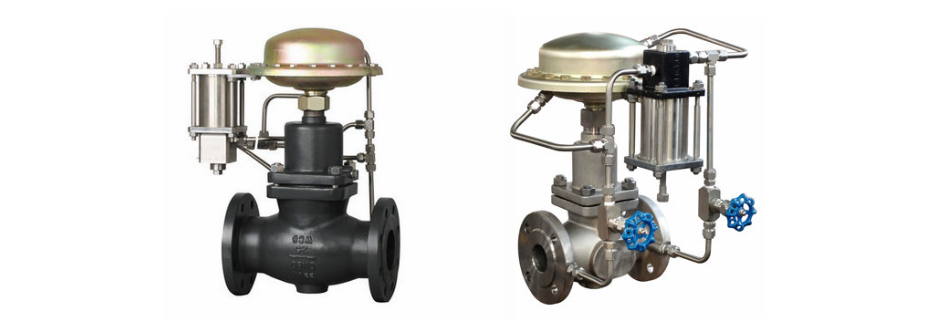

带指挥器自力式调节阀

销售电话:15901687301
图文传真:021-67231101
所属系列: 自力式调节阀
名    称: 带指挥器自力式调节阀
型    号: ZZYVP
检索关键字: 带指挥器自力式调节阀,带指挥器不锈钢调节阀,带指挥器直通式调节阀
  • 阀门型号:ZZYVP
  • 通径规格:DN15~DN250mm
  • 结构形式:直通式
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN1.6、2.5、4.0MPa
  • 适用温度:-30°~ 350°
  • 应用范围:非腐蚀性的液体、气体和蒸汽
  • 产品特点:控制精度比一般自力阀高一倍左右
ZZYVP带指挥器操作式自力式压力调节阀主要由控制阀门、执行器和一个设定压力的指挥器组成,简单的说一般情况下直接作用式自力阀的控制精度不高,二带指挥器的目的是为了增加控制精度。该阀无需外加能源,利用被调介质(气体)自身能量作动力源,引入指挥器的检测执行机构,以控制调压阀的阀芯位置,改变流经阀门的介质流量,使阀门后端压力(B型)或前端压力(K型)保持在恒定值。

带指挥器操作式自力式压力调节阀压力设定值可在指挥器上实现,在运行中可随意调整,控制精度比一般直接操作作用式自力阀高一倍左右,适合于控制精度要求高的场合;检测、执行元件由耐高温材料制作,无需带冷凝器也可用于高温(200℃)水蒸汽场合。
带指挥器自力式压力调节阀参数:

技术参数
公称通径 DN15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力 PN1.6、4.0MPa
法兰标准 ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料 铸钢、铸不锈钢
阀芯材料 硬密封:不锈钢
软密封:不锈钢镶嵌橡胶圈
压力平衡 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)
带指挥器自力式压力调节阀工作原理:
指挥器操作型自力式压力调节阀,当被调介质的压力升高,作用在主阀膜片下面的压力就大于上面的压力,阀芯向上移动,使流通截面减小,这样,阀后压力稍微下降;反之,当被调介质的压力降低时,作用在指挥器膜片上的压力减小。
带指挥器自力式压力调节阀温度范围:

允许工作温度
公称通径   15-125mm 150-250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长≤200℃
冷却罐和散热≤350℃ 冷却罐和加长≤350℃
软密封 ≤150℃

声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
