所属系列： 气动球阀
名    称： 气动高压球阀
型    号： Q611H
检索关键字： 气动高压球阀，气动浮动直通式球阀，气动铸钢WCB球阀
  • 阀门型号：Q641H，Q611H
  • 通径规格：法兰DN15～DN300，螺纹1/2"～12"
  • 结构形式：浮动直通式
  • 阀体材质：铸钢WCB、不锈钢304、不锈钢316
  • 公称压力：PN100、PN160、PN250
  • 适用温度：-20～350℃
  • 应用范围：液压油、水、高压气体、蒸汽、腐蚀性介质
  • 产品特点：经过硬质及防腐处理，具有极好的耐压耐磨性能

气动高压球阀概述：

气动高压球阀由法兰/内螺纹锻造高压球阀与气动执行器组成，阀体材质均经过硬质及防腐处理，提高了阀体的强度，具有极好的耐压耐磨的优点。气动高压球阀采用三段式阀体，使结构更加紧凑且便于装配，适用于液压油，水，高压气体等介质。可配以阀门定位器输入4-20mA的模拟信号从而控制球芯运转的开度大小，实现对介质压力、流量、温度等参数的比例式调节。
气动高压球阀应用：
1.阀体采用锻造工艺加工而成，提高了材料的强度，避免铸件的气孔，沙眼等缺陷。
2.密封圈采用尼龙材料，比聚四氟乙烯承受压力更高，使用寿命长，密封性好。
3.高压气动球阀即使在最大工作压力下，也能够保持阀门结构的抗压均匀性。
4.广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
气动高压球阀技术参数：
公称通径 DN15～DN300(mm) 1/2"～12"
公称压力 10.0、16.0、20.0、25.0MPa
连接方式 法兰式、螺纹
阀体形式 三段式锻造阀体
气源气压 压缩空气4-7bar（可带手轮）
阀体材质 碳钢、不锈钢304、316、316L
阀芯材质 不锈钢316L、316、304
适用介质 油品、燃气、水、蒸汽等（高压）
执行机构 单作用（弹簧复位），双作用（气开气关式）
控制方式 开关型（两位开关控制）、智能调节型（4-20mA模拟信号）

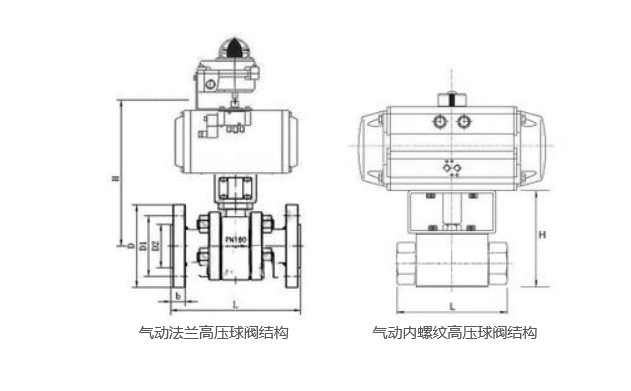

气动高压球阀结构图：
作用形式：
单作用执行机构、双作用执行机构
供气压力：
0.4～0.7MPa
气源接口：
G1/4"、G1/8"、G3/8"、G1/2"
环境温度：
-30～+70℃
可配附件：
定位器、电磁阀、空气过滤减压器、保位阀
行程开关、阀位传送器、手轮机构等
气动高压球阀性能规范：
公称通径DN(mm) DN15-300 1/2"～12"
公称压力 PN(MPa) 1.6 2.5 4.0 6.4 10.0 16.0 25.0 150 300 400 600 900 1500
试验压力 强度试验 2.4 3.75 6.0 9.6 15.0 24.0 37.5 3.1 7.8 10.2 15.3 23.1 38.4
密封试验 1.76 2.75 4.4 7.04 11.0 17.6 27.5 2.2 5.6 7.5 11.2 16.8 28.1
低压气密试验 0.4～0.7
适用介质 水、油品、蒸气、腐蚀性类（常温常压或高温高压）

注：该高压阀门为订做产品，标准及各连接尺寸都不相同，以上信息及图片仅供参考，所有外型结构尺寸以工程师设计为准，如需要详细连接尺寸及技术书资料，请直接联系我们。

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
