电动衬胶蝶阀

• 阀门型号：D971J，D941J
• 通径规格：DN50-DN1200
• 结构形式：中线式
• 阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316
• 公称压力：PN6、PN10、PN16
• 适用温度：-40℃～150℃
• 应用范围：气体、水、油品、腐蚀性介质等
• 产品特点：成本低，材料无毒性，耐老化、耐弱腐蚀，使用寿命长
电动衬胶蝶阀简介：
电动衬胶蝶阀（电动衬胶防腐蝶阀）是通过高温的方式将橡胶与阀体硫化为一体，并与电动执行机构组合而成的电动蝶阀，其衬胶的设计可以有效的隔离介质与金属接触，具有一定的耐碱盐和弱酸侵蚀性能，可使用在含有腐蚀性的介质当中。电动衬胶蝶阀根据使用工况的不同，可分为全衬胶和半衬胶，确保在不同场所的使用条件下保证蝶阀的密封性、耐腐性。在含有固体颗粒的介质中，橡胶密封比四氟PTFE密封更有耐磨性。

电动衬胶蝶阀优点：

1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。

2、密封面耐磨性好（橡胶耐磨性是铜的七倍）。

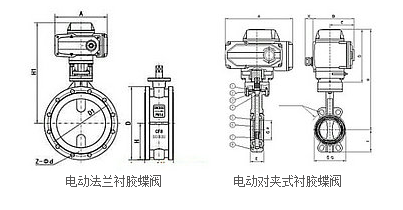

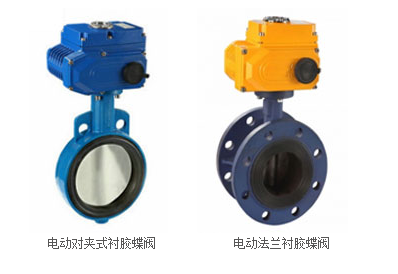

3、可分为电动法兰衬胶蝶阀和电动对夹式衬胶蝶阀，可满足使用在不同的管道里。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、橡胶材料无任何毒性，并且抗菌、耐老化、耐弱腐蚀，使用寿命长等特点，且产品价格是不锈钢阀门的三分之一。

电动衬胶蝶阀标准规范： 设计制造标准：GB/T 12238-2008 结构长度标准：GB/T 12221-2005 连接法兰标准：GB/T 9113 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-2008 电动衬胶蝶阀零件材料： 阀 体：铸铁、球墨铸铁、碳钢、不锈钢 蝶 板：铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料 阀 杆：碳钢镀镍磷、不锈钢 阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM 密封圈使用温度：丁腈橡胶X≤80度； 耐磨橡胶X6≤150度； 氯丁橡胶≤120度； 氟橡胶X7≤150度； 电动衬胶蝶阀技术参数： 公称通径 DN50-DN1200(mm) 公称压力 0.6Mpa、1.0Mpa、1.6Mpa 连接形式 对夹式、法兰式 介质温度 -40℃～150℃ 密封圈 各种橡胶（零泄露） 动作范围 0～90° 控制方式 调节型或普通开关型 阀体材质 球墨铸铁、铸钢、不锈钢 电动衬胶蝶阀性能规范： 公称通径 DN（mm） 50～2000 公称压力 PN（MPa） 0.6 1.0 1.6 试验压力 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用介质 空气、水、污水、油品、腐蚀性介质等。

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
