气动调节蝶阀

销售电话：15901687301
图文传真：021-67231101
所属系列： 气动蝶阀
名    称： 气动调节蝶阀
型    号： TD671X
检索关键字： TD671X 气动调节蝶阀，气动控制蝶阀

TD671X 气动调节蝶阀、气动控制蝶阀产品说明：

TD671X 气动调节蝶阀、气动控制蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和蝶形阀组成，属旋转高性能型调节或切断阀类，可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
TD671X 气动调节蝶阀、气动控制蝶阀产品特点：
1．气动蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90°，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90° 任意角度），具有较好的调节控制流量等参数。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。　
TD671X 气动调节蝶阀、气动控制蝶阀技术参数及性能：
执行器技术参数 阀体参数
气压 0.3MPa-0.7MPa 公称通径 DN100～1200mm
输出力矩 3～10000N·M 公称压力 PN0.1～1.6MPa
任选功能 双作用、但作用零件材料 阀轴材质 碳钢、2cr13、304/316不锈钢
零件材料 壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金		 阀体材质 球墨铸铁、 碳钢、不锈钢
密封O型圈 丁睛橡胶=NBR70 阀板材质 球墨铸铁、 碳钢、不锈钢等
轴承垫圈/导环 塑料 阀座密封 NBR、EPDM、PTFE
动作时间 1-5秒 结构形式 中线
环境温度 -20°～90° 温度 EPDM≤105℃、NBR≤68℃
气动附件 电磁阀、电气定位器、
限位开关、气源处理三联件
（有减压器、过滤器、油雾器）
手轮机构。		 适用介质 气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质
特点 超宽面齿条(活塞)小齿轮传动技术、
活塞及齿轮和壳体接触面有低磨擦
材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。1		 特点 用途广、整体造价低、流量大、流阻小

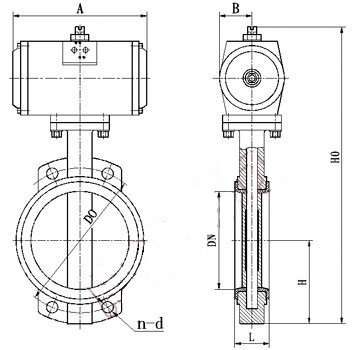

TD671X 气动调节蝶阀、气动控制蝶阀外形及连接尺寸：
公称通径 结构长度
(标准值)		 外形尺寸
(参考值)		 连接尺寸
(标准值)
      0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 330 180 65 130 4-14 145 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48

声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
