所属系列： 疏水阀系列

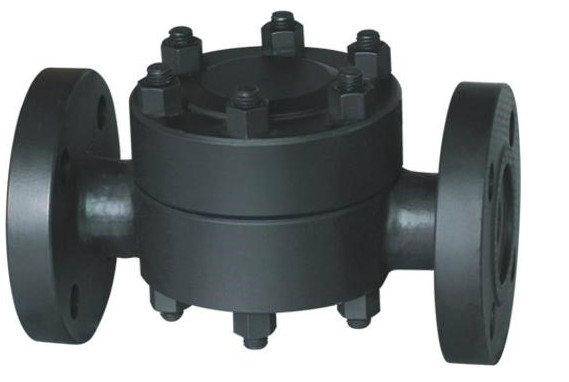

名    称： 高温高压圆盘式疏水阀
型    号： CS49H
检索关键字： 高温高压圆盘式疏水阀 上海惠夏阀门 上海品牌阀门厂家 知名阀门厂家 阀门生产厂家
产品名称： 高温高压圆盘式疏水阀
产品型号： CS49H
产品口径： DN15-50
产品压力： 0.6-6.4MPa
产品材质： 铸钢、不锈钢、合金钢等
产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话： 15901687301
   产品详情

高温高压圆盘式疏水阀概述：

本阀门适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止水锤现象及其可能引起的故障。



高温高压圆盘式疏水阀结构特点及工用原理

（一）结构特点

带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。

备有过滤网装置。

该阀动作灵敏可靠，排水量大。

（二）工作原理

本疏水阀是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。

型号规格

型号

HRF3

HRW3

HR3

HRF150

CS49H-160V

HRW150

CS69H-160V

连接方式

法兰 承插

法兰 承插

口径 {MM}

15

20

25

11

20

25

32

40

50

最大工作压力

8 Mpa

150 Mpa

最小工作压力

0.8Mpa

0.8Mpa

工作温度

500 ℃

500 ℃

材质

WC6





高温高压圆盘式疏水阀安装应注意事项：

1 、阀门在安装前应清洗管路，除去杂质。

2 、安装时阀体上指示的流向必须与管路内介质流向一致。

3 、本阀门前后应各安装一阀门，便于维修。
