气动O型切断球阀

销售电话:15901687301
图文传真:021-67231101
所属系列: O型球阀
名    称: 气动O型切断球阀
型    号: ZSHO
检索关键字: 气动O型切断球阀
产品名称: 气动O型切断球阀
产品型号: ZSHO
产品口径: DN15-300
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品简介: 制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师,有能力按照各国标准以及各种行业标准生产制造优质阀门。
联系电话: 15901687301
产品详情

产品说明:

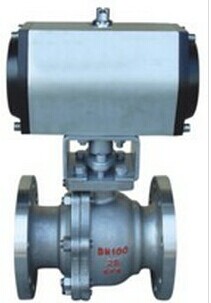

ZSHO气动O型活塞式切断球阀(简称切断球阀),是一种旋转型切断球阀,为气动单元组合仪表中的执行单元,一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种,分别用于常温(-40~180℃)及高温(—60~450℃)场合。该产品传动效率高,推力大,密封性能好,额定流量系数大,零件互换性强等特点。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启,以达到生产过程按一定的程序进行。切断球阀主要由气动活塞式执行机构和切断型球阀两部分组成,根据用户需要,也可在执行机构和切断球阀之间配置手轮机构。

技术参数:

公称通径DN(㎜)
15
20
25
32
40
50
65
80
100
125
150
200
300
额定流量系数(Kv)
20
38
72
110
170
270
380
510
940
1400
2200
3500
8500
公称压力PN(MPa)
1.6、6.4
球芯转角(度)
0°±4°至90°±4°(可调)
操作压力(MPa)
双作用0.2~1.0 单作用0.3~1.0
适用工作温度(℃)
软密封-40~180 硬密封-60~450
允许压差(MPa)
为公称压力值
允许泄漏量等级
软密封Ⅵ 硬密封Ⅳ
动作时间(S)
0.5~7(详见表二)
执行机构输出力矩(Nm)
5.9~5169
气动活塞式执行机构动作时间(表二)
执行机构型号
01
02
03
04
05
06
07
08
09
10
11
动作时间(S)
全开
0.5
0.56/0.6
0.5/0.6
0.5/0.6
0.7/1
0.8/1.1
1/1.2
1.1/1.6
1.2/2
3.5/4.5
5/6
全闭
0.5
0.6/0.8
0.6/1
0.8/1.2
0.8/1.2
1/1.5
1/2
1/2.3
1.5/2.5
4.5/6
5.5/7

*斜线上方为双作用,下方为单作用数据

订货须知:
订货时请用户提供以下资料:
调节阀名称、型号
公称通径(mm)
公称压力(MPa)
固有流量特性
额定流量系数(Kv)
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
