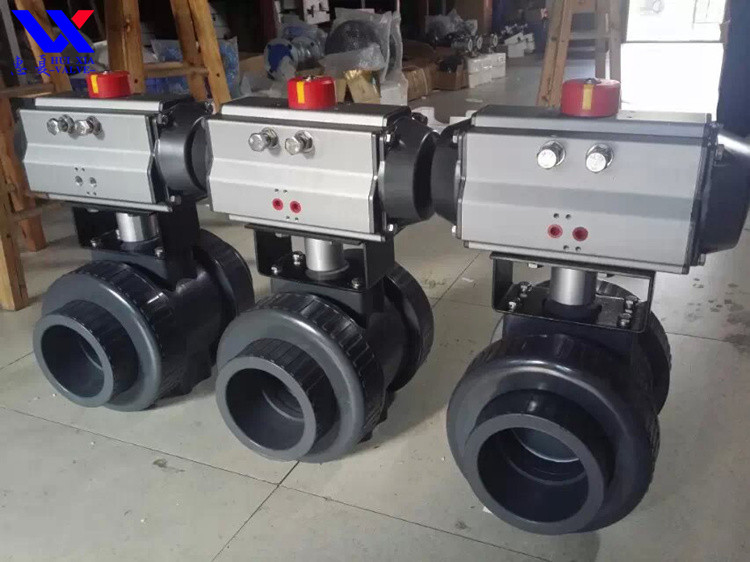

防爆气动塑料阀门-防爆气动UPVC阀门

2018/4/11-防爆气动塑料阀门-防爆气动UPVC阀门

上海惠夏防爆气动塑料阀门用于流体控制系统的,可分为简易气动塑料阀门,防爆气动UPVC阀门,从最简单的开关型到极为复杂的自控系统中所用的调节型,其品种和规格相当繁多,气动塑料阀门可用于控制空气,水,蒸汽,各种腐蚀性介质,气动塑料阀门据材质还分为防爆气动UPVC阀门,防爆气动CPVC阀门,气动FRPP阀门,气动PVDF阀门,气动PPH阀门,非标订制等气动塑料阀门材质。防爆气动塑料阀门是管路流体输送系统中控制部件,气动UPVC阀门用来改变通路断面和介质流动,用于流体控制的阀门。

上海惠夏防爆气动塑料阀门与管路系统连接方式有:
防爆气动塑料阀门插口粘结连接:阀门连接部位为插口形式与管件进行粘结连接;
气动塑料阀门电熔承口连接:阀门连接部位为内径敷设电热丝的承口形式与管材进行电熔连接;
气动塑料阀门承口热熔连接:阀门连接部位为承口形式,与管材进行热熔承插连接;
承口橡胶密封圈连接:阀门连接部位为内镶橡胶密封圈的承口形式与管材进行承插连接;
气动塑料阀门法兰连接:阀门连接部位为法兰形式与管材上的法兰进行连接;
防爆气动塑料阀门螺纹连接:阀门连接部位为螺纹形式与管材或管件上的螺纹进行连接;
防爆气动塑料阀门活接连接:阀门连接部位为活接形式与管材或管件进行连接。
防爆气动UPVC阀门一个阀门上可以同时具有不同的连接方式。
上海惠夏防爆气动塑料阀门执行器特点:
   防爆气动塑料阀门基本的执行机构用于把阀门驱动至全开或全关的位置,防爆气动UPVC阀门用于控制阀的执行机构能够精确的使阀门走到任何位置,尽管大部分执行机构都是用于开关阀门,但是如今防爆气动塑料阀门的执行机构的设计远远超出了简单的开关功能,防爆气动UPVC阀门包含了位置感应装置,力矩感应装置,电极保护装置,逻辑控制装置,数字通讯模块及PID控制模块等,而这些装置全部安装在一个紧凑的外壳内。
   防爆气动塑料阀门又称为气动执行机构,它是一种能提供直线或旋转运动的驱动装置,它利用某种驱动能源并在某种控制信号作用下工作。
1、功能强劲,智能型,比例式,开关式,各类信号输出型应有尽有。
2、防爆气动UPVC阀门体积小巧,体积仅相当于同类产品的35%左右。
3、防爆气动UPVC阀门轻便宜人,重量仅相当于同类产品的30%左右。
4、防爆气动UPVC阀门性能可靠,轴承牙口电器元件等关键零部件采用进口名牌产品。
5、气动UPVC阀门美观大方,铝合金压铸外壳,精细流畅,且可减少电磁干扰。
6、精密耐磨,蜗轮输出轴一体化特殊铝合金锻造,强度高,耐磨性好。
7、回差极小,蜗轮输出轴一体化,避免了键联结的间隙,传动精度高。
8、安全保证,通过1500V耐压检测,F级绝缘电机,安全有保障。
9、防爆气动UPVC阀门配套简单,采用单相电源,外接线路特别简单,也可做380V,直流电源。
10、防爆气动塑料阀门使用方便,免加油,免点检,防水防锈,任意角度安装。
11、保护装置,双重限位,过热保护,过载保护(选装)。
12、防爆气动塑料阀门多种速度,部分回转角行程全行程时间5秒,10秒,15秒,30秒,60秒,100秒等。
13、防腐防锈,支架,联轴器,螺钉均采用不锈钢。
14、智能数控,数字设定,数字整定,高度精确,自诊断,一机多能。
15、气动塑料阀门集成一体,智能控制模块高度集成于电动装置本体中,无须外接定位器等。
上海惠夏防爆气动塑料阀门执行器特点:
  防爆气动塑料阀门上的气动执行机构俗称气动头又称气动执行器按其能源形式分为气动,可以分为单作用和双作用两种类型,执行器的开关动作都通过气源来驱动执行,叫做DOUBLEACTING双作用。SPRINGRETURN单作用执行器只有开或者关是气源驱动,相反的动作则由弹簧复位,气动球阀执行器的执适用于要求有较大推力的场合,而薄膜式行程较小,防爆气动UPVC阀门只能直接带动阀杆,拨叉式气动执行器具有扭矩大,空间小,扭矩曲线更符合阀门的扭矩曲线等特点,但是不很美观,常用在大扭矩的阀门上,齿轮齿条式气动执行机构有结构简单,动作平稳可靠,防爆气动UPVC阀门并且安全防爆等优点,在发电厂,化工,炼油等对安全要求较高的生产过程中有广泛的应用。
1、接受连续的气信号,输出直线位移(加电/气转换装置后,也可以接受连续的电信号),有的配上摇臂后,可输出角位移。
2、防爆气动塑料阀门有正反作用功能。
3、移动速度大,但负载增加时速度会变慢。
4、输出力与操作压力有关。
5、可靠性高,但气源中断后阀门不能保持(加保位阀后可以保持)。
6、不便实现分段控制和程序控制。
7、防爆气动塑料阀门检修维护简单,对环境的适应性好。
8、输出功率较大。
9、防爆气动塑料阀门具有防爆功能。
防爆气动UPVC阀门弹簧复位执行机构的选用示例
弹簧关(失气)
球阀的力矩=80NM
安全系数(25%)=80NM+25%=100NM
气源压力=0.6MPa
被选用的SY-SR执行机构是SR125-05,因为可产生下列数值:
防爆气动UPVC阀门弹簧行程0o=119.2NM
防爆气动UPVC阀门弹簧行程90o=216.2NM
空气行程0o=228.7NM
防爆气动UPVC阀门空气行程90o=118.8NM
   防爆气动塑料阀门执行器工作原理当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开,此时欢琪气动阀门气动执行阀两端的气体随B管咀排出,反之当压缩空气从B管咀进入气动执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭,防爆气动UPVC阀门此时气动执行器中间的气体随A管咀排出,以上为标准型的传动原理,根据用户需求,气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭防爆气动塑料阀门,单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器),A管咀进气为开启阀门,断气时靠弹簧力关闭阀门。
