截止阀是一种特别常见的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量．截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。

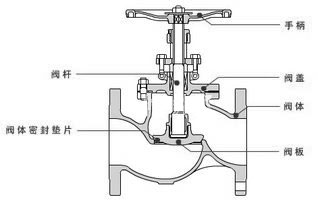

截止阀结构原理：
| 名称 | 截止阀结构形式 | 截止阀设计标准 |
| 典型锻钢截止阀 | 1、流道 JB/T 7746-1995：缩孔 BS5352-1999：通孔或缩孔（CL150~800）；通孔（Cl1500） JPI-7S-36-1999：通孔 2、阀体和阀盖的连接：法兰、螺纹或焊接 3、连接端 JB/T 7746-1995：内螺纹、承插焊或法兰 BS5362-1999：内螺纹、承插、法兰和对焊 JPI-7S-36-1999：内螺纹、承插 |
JB/T 7746-1995 BS 5352-1999 JPI-7S-36-1999 |
| 内压自封式锻钢截止阀 | 1、流道：缩孔 2、阀体与阀盖的连接：内压自封式 3、连接端：对焊、法兰或承插 |
ASME B16.34-1996 |
| 铸钢截止阀 | 1、流道：角式、直通、直流（Y 型）三种 2、阀体与阀盖的连接：法兰 3、连接端：法兰或对焊 4、可以采用多种型式的阀瓣，通常为明杆，也有少数口径较小的阀门采用暗杆 |
JPI-7S-46-1999
JIS B2071-1999
JIS B2072-1999
JIS B2081-1999
JIS B2082-1999
BS 1873-1999
MSS-SP-42-1999
GB/T 12235-1989
BS 5160-1989 |
| 波纹管密封截止阀 | 1、流道：角式、直通、直流（Y 型）三种 2、阀体与阀盖的连接：法兰 3、连接端：法兰或对焊 4、可以采用多种型式的阀瓣，通常为明杆，也有少数口径较小的阀门采用暗杆 5、波纹管和填料双重阀杆密封 |
ASME B16.34-1996 |
| 角式高压截止阀 | 1、流道：角式 2、阀体与阀盖的连接：螺纹、卡箍或焊接 3、可采用多种型式的阀瓣，对于超高压阀门，通常采用内压自平衡的阀瓣 4、阀体可采用整体式，两件式 5、连接端：法兰或对焊 |
ASME B16.34-1996 GB/T 12235-1989 |
| 衬里截止阀 | 1、流道：角式、直通、直流（Y 型）三种 2、阀体与阀盖的连接：法兰 3、连接端：法兰或对焊 4、衬里材料为橡胶、塑料等 |
ASME B16.34-1996 |
| 双向三通截止阀 | 1、流道：双向三通流道 2、阀体与阀盖的连接：法兰 3、连接端：法兰或对焊 |
ASME B16.34-1996 |
| 铸钢放料截止阀 | 1、流道：直通式 2、连接端：法兰 3、阀瓣：上展式或下展式 4、阀体与阀盖的连接：法兰 |
ASME B16.34-1996 |
| 三通截止阀 | 1、流道：三通 2、连接端：法兰 3、阀瓣：平面密封 |
ASME B16.34-1996 |
| 压力表截止阀 | 1、流道：直流、直角、三通 2、阀体与阀盖的连接：整体锻造或螺纹 3、连接端：外螺纹、卡箍 4、阀瓣：有锥面和平面两种 |
ASME B16.34-1996 |
| 水封截止阀 | 1、流道：直流 2、连接端：承插焊、对焊 3、阀体与阀盖：均为锻造，有个铬镍钢或碳钢 4、阀瓣：锥面密封（DN10~25mm），平面密封（DN32~200mm） |
E101-1999 GB/T 12235-1999 ASME B16.34-1996 |
| 料浆截止阀 | 1、流道：直流 2、连接端：法兰 3、阀体结构：分左右阀体中间夹阀座，左右阀体用螺栓连接 4、阀体与支架连接：采用螺栓连接 5、阀盖：CL150 整体锻造，CL300、CL400 分体式，采用支柱连接 6、阀瓣：锥面密封成平面密封，或节流式密封面堆焊硬质合金 |
GB/T 12235-1989 ASME B16.34-1996 |
| 角式截止阀 | 1、流道：直角 2、连接端：法兰 3、阀体与阀盖：为锻造节流型式，套筒钻孔、活塞在套筒中上下移动起到调节流量作用 4、阀体、阀盖连接：螺栓连接 |
API 6A-2002 |
| 钛材截止阀 | 1、流道：直通 2、阀体、阀盖、填料箱、阀瓣、阀杆为钛材 3、阀体、阀盖连接：螺栓连接 4、阀瓣为平面密封 |
GB/T 12235-1989 |
