闸阀型号表示方法|闸阀型号含义
2019/8/12-闸阀型号表示方法|闸阀型号含义
闸阀型号含义说明：
闸阀是关断类阀门中较为常见的类型之一，一般适用于全开或全关的两位操作控制，主要用来关闭管道中的介质，通常也被称作截断阀或阻断阀。随着阀门需求量增长和机械行业需求量的扩增，闸阀已成为现代工业控制系统中不可缺少的阀一部分。而对于越来越复杂的工况以及苛刻的使用要求，闸阀型号的正确选用关系着对管道介质的适应性，以及对工况用途安全性的重要保证。用户应当对闸阀型号编制方法进行详细了解，避免出现选错型号、下错单及技术参数不详造成换货退货等问题的出现。
本编制方法为我国标准闸阀型号表示方法，主要是针对闸阀的附加条件要求、驱动方式、连接形式、结构特征、密封材料、压力等级以及阀体材质等多方面进行详细解释。其它定做或特殊产品型号不适用于本方法，需另作说明。
闸阀型号编制表示方法：
闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀；
闸阀类型表示：Z；
驱动方式表示：手动无代号（根据规定通常省略）、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动；
连接方式表示：4法兰连接，6焊接，7对夹式；
结构形式表示：0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板；
密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金；
压力等级表示：PN1.0-32Mpa，16=1.6MPA表示压力为十六公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力；
阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。
闸阀型号编制举例：

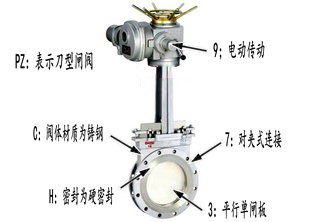

PZ973H-16C电动对夹式刀型闸阀
1、PZ：表示刀型闸阀；
2、9：表示传动方式为电动；
3、7：连接方式为对夹式连接；
4、3：结构形式为明杆平行式单闸板；
5、H：密封副材料为不锈钢；
6、16：表示公称压力为1.6MPa；
7、C：表示阀体材料为碳钢。
