球阀型号编制说明|表示方法

2019/8/10-球阀型号编制说明|表示方法
球阀型号编制说明:
随着工业机械制造业发展的加快,阀门产品的应用也随着社会工业进步从低压、常温发展到高压、高温,而球阀的使用量也在逐年不断的大幅度提升。对于在不同介质要求以及不同工况中,所使用的球阀型号也都不尽相同,纵威阀门在此提供的球阀型号编辑方法,主要是从球阀附加条件的增加、驱动方式的选择、连接形式的不同、结构形式的改变、密封材质的种类、阀门压力的高低以及阀体材料等多方便进行解释,为用户在球阀选型时的方便和对球阀采购时的正确认知。
球阀型号编制表示方法:
球阀附加代号:V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式;
球阀名称代号:Q表示球阀;
球阀驱动代号:2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号;
连接方式代号:1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式;
结构型式代号:
浮动式:1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通;
固定式:0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通;
密封材质代号:B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工;
压力等级代号:16表示压力为16公斤(1.6Mpa)最大可到64Mpa;150LB表示美标磅级压力,最大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa);5K表示日级压力,最大压力63K;
阀体材质代号:A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
球阀型号编辑举例:

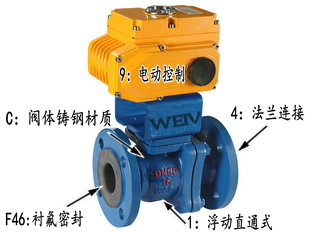

Q941F46-16C电动衬氟球阀
1、Q:表示球阀;
2、9:表示传动方式为电动;
3、4:连接方式为法兰连接;
4、1:结构形式为浮动直通流道;
5、16:表示公称压力为1.6MPa;
6、C:表示阀体材料为碳钢。

声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
