电动截止阀型号编制表示方法

2019/8/7-电动截止阀型号编制表示方法

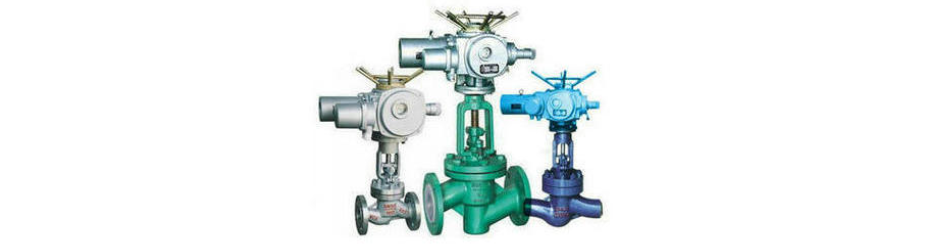

电动截止阀作为截断类阀门中,使用最广泛也是最重要的阀门之一,不仅可适用于中低压管道,也能适用于高压场所,并且比较耐用,依靠电动推力来控制介质的流通。但由于电动截止阀的种类较多,且结构形式多变,用户在选择电动截止阀时,应当熟悉其型号编制的表示方法,以免出现选错型,换货退货等问题!
电动截止阀型号编制说明由截止阀类型,驱动方式,连接方式,结构形式,密封材料,公称压力,阀体材料等代号来表示,主要是针对现有的电动截止阀产品做型号说明,如定做的截止阀产品在材质、结构发生变化时,请根据阀门编制方法中进行选型。

电动截止阀型号编制方法:
截止阀附加代号:W表示波纹管、D表示低温、B表示保温;
1)截止阀类别代号:J表示截止阀;
2)截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;
3)截止阀连接方式:4法兰连接、6焊接;
4)截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;
5)截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;
6)截止阀公称压力:16表示压力1.6mpa就是十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
7)截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;
电动截止阀型号编制举例说明:

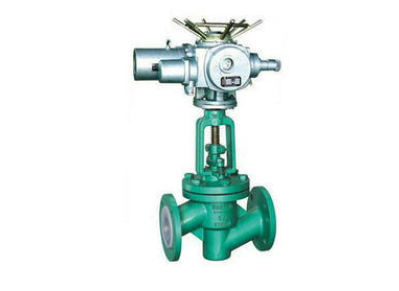

J941F46-16C电动法兰衬氟截止阀
1、J:表示截止阀;
2、9:表示传动方式为电动;
3、4:连接方式为法兰连接;
4、1:结构形式为直通流道;
5、F:密封副材料为氟橡胶;
6、16:表示公称压力为1.6MPa;
7、C:表示阀体材料为碳钢。

声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
