电动双座调节阀工作原理图

2019/8/7-电动双座调节阀工作原理图
电动双座调节阀就是阀体内有两个阀座,比单座调节阀多了一个阀座,但也正因这样的结构形式,加大了泄露量!但其流通能力强,不平衡办小,允许使用的差压较大,比同口径的单座阀流通能力大,所以通常特别适用于大流量、高压降和泄漏较大的场合。
电动双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。广泛应用于精确控制气体、液体、蒸汽等介质,特别使用于压差较大且对泄露量要求不严格干净介质场合。
电动双座调节阀工作原理:
电动双座调节阀内含饲服放大器,以单相交流220V电源为动力,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,来进行对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

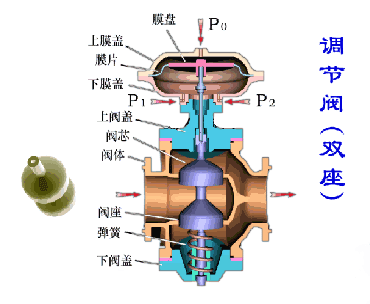

电动双座调节阀工作原理动态图
电动双座调节阀阀座有上、下两个阀芯,流体从阀体左侧流入,通过阀座和阀芯后,由右侧流出。它比同公称通径的单座调节阀能流过更多的介质,流通能力约提高20%~25%。介质作用在上下阀芯上的力可以互相抵消,所以不平衡力小,运行压差大。但是由于电动双座调节阀上下两阀芯不容易同时关严,所以关闭时泄漏量大。但其流通能力强,允许使用差压大,比同口径的单座阀流通能力大,适用于对泄露量要求和差压较大的场合。

声明:本文中所有文字、数据、图片均只适用于参考,阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-61128612。上海惠夏阀门制造有限公司官网:www.shhxv.com
