电动法兰球阀安装使用说明
2019/8/3-电动法兰球阀安装使用说明
电动法兰球阀的工作原理是通过电源驱动，旋转阀杆来达到阀门的启闭，具有开关轻便，体积小，密封性可靠，结构简单，维修方便等特点，由于电动法兰球阀密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。而对于电动球阀的正确安装关系到工况的运行状况，及使用过程中的安全性，用户应对此使用说明有所了解。
一、安装前的准备
1、电动法兰球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管带内的油污、焊渣和一切其他杂质。
3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次，证实其工作正常。
二、电动法兰球阀安装方法及步骤
1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2、检查阀孔，然后清洗阀孔。冲洗和清除干净管道中所有堆积的杂质(这些物质可能会损坏阀座和球)。
3、在安装期间，请不要利用阀的阀杆或手柄(手轮)部分作为起重物品的支点，以避免出现倒塌和其他意外事故。

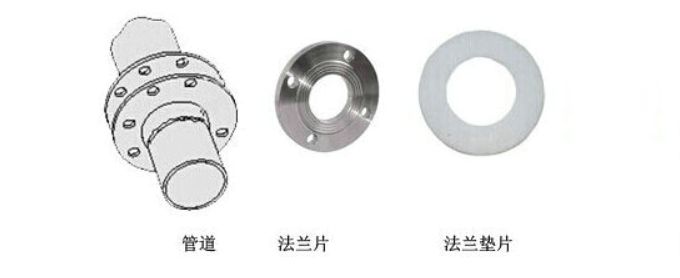

4、把阀装上管道。本类阀可以放置于管道的任何位置和方向。两头先各自固定在一个法兰片上，然后在两头法兰盘片之间加上法兰垫片，固定好。放置的顺序如下图：
5、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来清除管线的偏离。
6、最后用螺栓将两个法兰片对准法兰孔拉紧使其紧密结合。(有的管道或者是管件器材，已经自带法兰。)
三、电动法兰球阀的操作和使用
1、操作前须确认管路和阀已被冲洗干净。
2、阀的操作由旋转阀杆(手动或自动控制方式)完成：顺时针旋转1/4圈(90°)时，阀关断。反向旋转1/4圈(90°)时，阀开启。
3、当手柄或阀杆顶部沟槽方向与管线平行时，阀门为开启状态。
4、阀杆的扭力将会依下列因素的改变而有所差异：阀门开关的时间长度、管道系统的介质、管道压力和阀座的类型等。
声明：本文中所有文字、数据、图片均只适用于参考，阀门性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-61128612。上海惠夏阀门制造有限公司官网：www.shhxv.com。
